更新時間：2019-05-08 瀏覽次數：

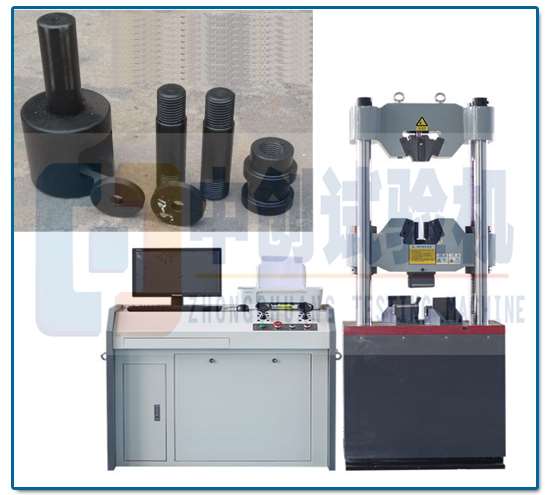

高強度螺栓楔負載荷試驗機主要適用于高強度螺栓的楔負載荷、拉力載荷、斷裂強度、抗拉強度、斷后伸長率、斷后收縮率、非比例延伸強度性能測試。
高強度螺栓楔負載測試機一般選擇液壓式拉力來完成實驗，因?yàn)樾ㄘ?fù)載荷比較大。
技術要求：
高強度螺栓在進行楔負載荷測試時，拉力載荷滿足下表要求，且斷裂破壞發生在螺紋與螺桿的交接處。
|
規格 |
M12 |
M16 |
M20 |
M22 |
M24 |
M27 |
M30 |
||
|
應力截面積 |
84.3 |
157 |
245 |
303 |
353 |
459 |
561 |
||
|
性能等級 |
10.9s |
拉力載荷 |
57700-104500 |
163000-195000 |
25000-304000 |
315000-376000 |
367000-438000 |
477000-569000 |
583000-696000 |
|
8.8s |
70000-86800 |
130000-162000 |
203000-252000 |
251000-312000 |
293000-364000 |
381000-473000 |
400000-578000 |
||
當高強度螺栓d≤3時，如果不能做楔負載試驗，預先做拉力載荷測試時，應滿足上表的要求規定。
測試規程：

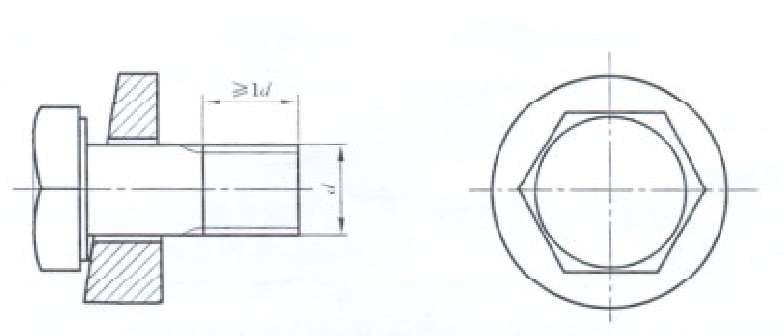

1、高強度螺栓下置-10°鍥墊，在高強度螺栓拉力試驗機上將試樣擰緊在帶有螺紋的夾具上，然后進行抗拉強度實驗。
2、測試試樣為等規格且檢驗合格的高強度螺栓。
3、帶螺紋長度的高強度螺栓楔負載試驗，允許未旋合螺紋的長度Lth≤ld。
4、高強度拉伸試驗機的測試夾頭的分離速率不超過25mm/min。
5、高強度螺栓拉力試驗機繼續測試、直到試樣斷裂，測試出極限拉力載荷。
規格參數：
1、楔負載試驗拉力：696kN（M30-10.9s）
2、螺栓比較小拉力荷載試驗：583kN（M30-10.9s）
3、螺母保證荷載試驗：583kN（M30-10.9）
4、螺栓保證荷載試驗：466kN（M30-10.9s）
